200T18G26z5A是一款独立、强制风冷的宽带行波管（TWT）微波功率放大器，专为宽需要瞬时带宽、高增益和中功率输出应用而设计。可靠的TWT子系统在放大器输出连接器处提供保守的最小功率200W。规定的功率规格为基频。
200T18G26z5A功率放大器的前面板数字显示器显示正向和反向输出，以及通过软件的一系列菜单访问广泛的系统状态信息。
主要技术参数：
- 工作频率：18GHz-26.5GHz

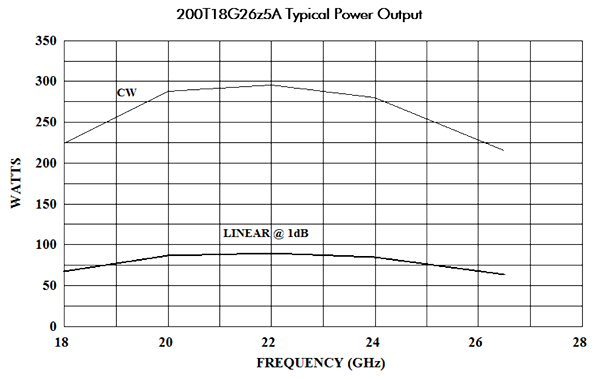

- 功率（基本），CW，@输出连接器：标称225W；最小功率200W
- 线性@1dB压缩：50W min.
- 平坦度：±10dB max.
- 增益（最大设置值）：53dB min.
- 增益调整（连续范围）：35dB min.
- 阻抗：50Ω
- VSWR：2.5:1 typ.
- 谐波失真：-20dBc max.；-30dBc typ.
视频脉冲能力：
- 脉冲宽度：0.1us min.
- 脉冲速率（PRF）：10 kHz max
- RF上升和下降：100ns max（10%至90%)
- 延迟：从脉冲输入到RF 90%，最大500ns
- 脉冲宽度失真：±200ns max（50%输出脉冲宽度与50%输入脉冲宽度相比）
- 脉冲关闭隔离：80 dB min，90 dB typ.
- 脉冲输入：TTL电平，50Ω终端负载，高电平在选择视频脉冲模式时启用射频
