4000TP2G4是一款独立、强制风冷的宽带行波管（TWT）微波功率放大器，专为需要瞬时带宽和高增益的低到中占空比脉冲应用而设计。可靠的TWT在放大器输出连接器处提供保守的4700W的最小峰值射频脉冲功率。规定的功率规格为基频。
4000TP2G4功率放大器的前面板数字显示器显示正向和反向的平均功率输出或正向和反向的峰值功率，以及通过软件的一系列菜单访问广泛的系统状态信息。
主要技术参数：
- 工作频率：2GHz-4GHz

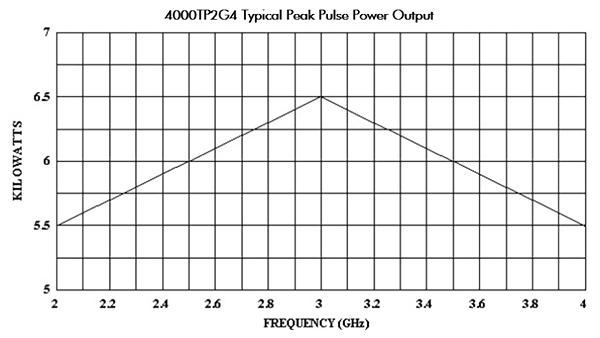

- 功率（基本），峰值脉冲，@输出：标称5800W；最小功率4700W
- 平坦度：±10dB max.
- 增益（最大设置值）：66dB min.
- 增益调整（连续范围）：35dB min.
- 阻抗：50Ω
- VSWR：2.5:1
- 谐波失真：-0dBc
脉冲能力：
- 脉冲宽度：0.07-50us
- 脉冲速率（PRF）：100 kHz max
- 占空比：4% max.
- RF上升和下降：35ns max（10%至90%)
- 延迟：从脉冲输入到RF 90%，最大300ns
- 脉冲宽度失真：±50ns max（50%输出脉冲宽度与50%输入脉冲宽度相比）
- 脉冲关闭隔离：80 dB min，90 dB typ.
- 脉冲输入：TTL电平，50Ω终端负载
