FCC电流监测探头

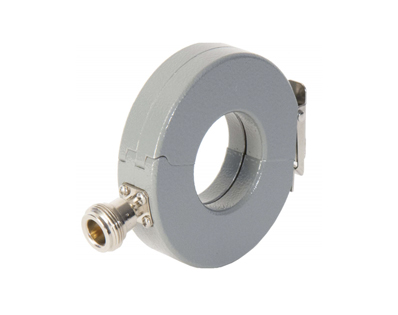

10kHz-1GHz电流监视探头

10kHz-1GHz电流监视探头

F-230309-1005-1

产品介绍

F-230309-1005-1用于测量10 kHz-1 GHz范围内的共模电流。

主要技术参数：

频率范围: 10kHz-1GHz
连接器: N 型
内径 (mm): 32
外径 (mm): 71
厚度(mm): 19
dBΩ(nominal): 24
ZtΩ(nominal): 16
最大初级电流(DC-400Hz): 400A
RF(CW): 5A
峰值脉冲电流: 100A

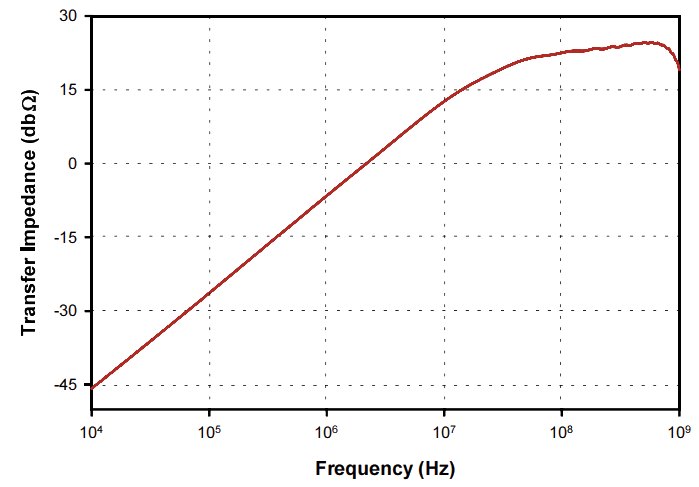

F-230309-1005-1电流监测探头传输阻抗数据图

产品资料

F-230309-1005-1电流监视探头规格书
