10Hz-400MHz电流监视探头

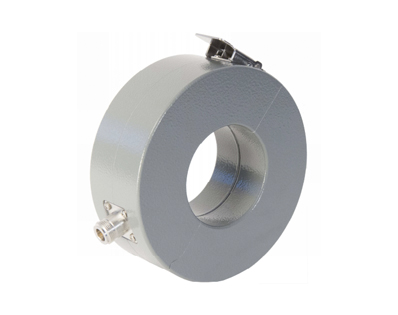

10Hz-400MHz电流监视探头

F-220815-1005-1

产品介绍

F-220815-1005-1用于测量10 Hz-400 MHz范围内的共模电流。

主要技术参数：

频率范围: 10Hz-400MHz
连接器: N 型
内径 (mm): 67
外径 (mm): 142
厚度(mm): 53
最大初级电流(DC-400Hz): 1200A
Configuration #1:

RF(CW): 500A

峰值脉冲电流: 200A

Configuration #2:

RF(CW): 100A

峰值脉冲电流: 2000A

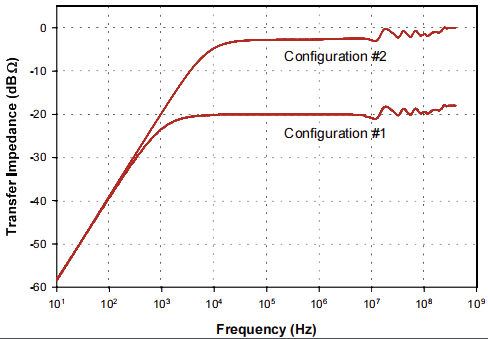

F-220815-1005-1电流监测探头传输阻抗数据图

产品资料

F-220815-1005-1电流监视探头规格书
