对数周期天线
80MHz-6000MHz 对数周期天线
ATR80M6G
获取报价
产品介绍
ATR80M6G是一种宽带、高增益的对数周期天线，特别适用于传统应用和新型屏蔽室。采用独特的“弯曲元素”方法，在不牺牲增益和波束宽度等关键电气性能的情况下，可将尺寸缩小约60%。超宽的频带设计再配合AR的“W”和“S”系列功放，不仅可以满足目前RF敏感度测试，也可以满足未来发展的需求。另外该天线可以承受高功率的输入并产生相当高的场强。可以通过校准进行RF发射的测量，结实耐用，可以户外使用。
主要技术参数：
- 频率范围：80MHz-6000MHz

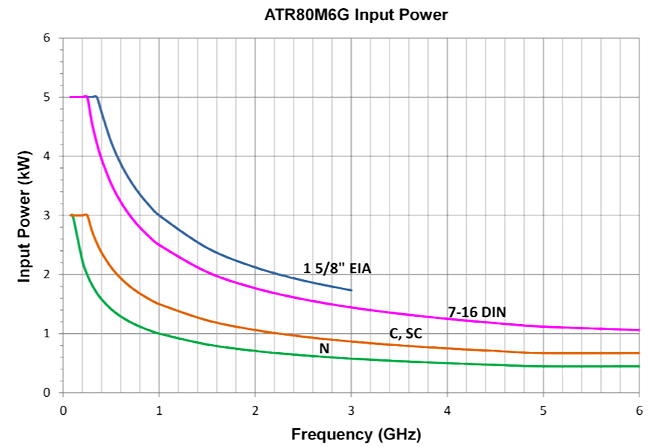

- 输入功率：详见下图
- 远场增益（典型）：6dBi
- 增益平坦度：±2dB
- VSWR：3.0:1最大；2.0:1典型
- 尺寸（W xHx D）：132.1 x 20.32 x 97.8 cm
