IC-EMS脉冲抗扰度测试系统

静电放电耦合探头组

P331-2 set

获取报价

产品介绍

P331-2型ESD发生器适合于按照IEC 61000-4-2/HMM标准，直接在集成电路引脚或通过耦合器在USB、LVDS、以太网等高速端口处进行有线ESD 耦合。

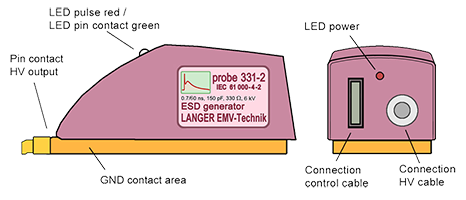

P331-2 ESD发生器
P331-2型ESD发生器适合于按照IEC 61000-4-2/HMM标准，直接在集成电路引脚或通过耦合器在USB、LVDS、以太网等高速端口处进行有线ESD 耦合。

主要参数

内阻: 330 Ω

脉冲参数

形状: 0.7 / 60 ns
频率: 0.1 Hz - 10 Hz
电压: ± (0.1 - 6) kV

BPS 203猝发电站
BPS 203猝发电站充当高压电源和ESD检验的控制单元。它通过USB接口与用户的PC相连接，并借助BPS203-Client软件实现控制。

主要参数

频率范围： 0.1 Hz - 30 Hz
输出电压： ± (0.1 ... 6) kV
电源电压： 12 V / 1 A DC
接口： USB

BPS203-Client控制软件
BPS203-Client用于控制BPS 203猝发电站以及与其相连的受测物。该软件要安装在用户的PC上。

系统要求
操作系统：     Windows XP with SP3 or above
接口：     USB
硬盘容量：     20 MB
处理器：         Pentium III 500 MHz
内存：     128 MB

SM 02-01分流器
SM 02-01型分流器用于测量频率小于3 GHz 的快速瞬变电流脉冲。用它可以测量干扰发生器发出的电流脉冲。例如猝发序列或电快速瞬变发生器，或者ESD发生器。

主要参数

频率范围： DC ... 3 GHz
输入电阻： 0.1 Ω
输出电阻： 50 Ω

持久载荷能力

猝发序列 IEC 61000-4-4： 5 / 50 ns
猝发重复： 300 ms
每次猝发的脉冲数： 100
脉冲频率： 500 kHz
电流： 150 A
测量输出： 50 Ω, SMB
修正系数： 26 dB
单脉冲负荷能力 5/50 ns, 1/60 ns： 360 A

产品资料

P331-2 set静电放电耦合探头组规格书
