IC-EMS射频抗扰度测试系统
射频注入探头
射频注入探头
P500 set
获取报价获取报价
产品介绍

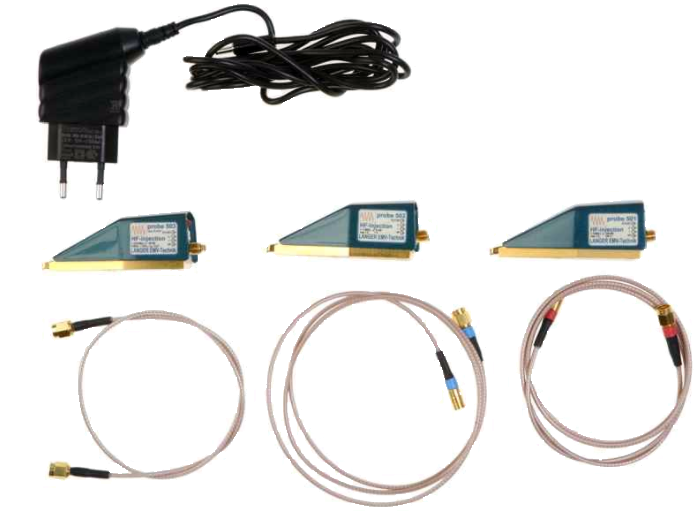

P500 set是一组用于射频能量直接耦合的探头,它包含三个不同应用情形的探头。

P500系列耦合探头按照IEC 62132-4标准在集成电路引脚中进行射频能量馈入。当施加干扰时能够在集成的测量输出端口分别测量电流和电压。耦合探头工作时与一个功率放大器相连。




P500 set包含三支用于不同情形的射频耦合探头,分别是:
      P501:~3GHz,50V
      P502:~3GHz,1V
      P503:~1GHz,50V

P501的具体规格参数如下:
(1) 频率范围:16kHz~3GHz(电压表);2MHz~3GHz(电流表)
(2) 最大正向功率:30W
(3) 最大射频输出电压:50V
(4) 最大射频输入电流:1A
(5) 输入接口:50Ω,SMA



P503的具体规格参数如下:
(1) 频率范围:16kHz~3GHz(电压表);200kHz~1GHz(电流表)
(2) 最大正向功率:30W
(3) 最大射频输出电压:50V
(4) 最大射频输入电流:1A
(5) 输入接口:50Ω,SMA
