功率吸收钳

30MHz~1000MHz 功率吸收钳

MDS 21 C

获取报价

产品介绍

MDS 21 C 是一款满足CISPR 16-2-2标准的功率吸收钳，用于骚扰功率测量。

通过与EMI测量接收机相连，共模吸收钳可用于测量家用电器、电动工具等设备的电源线H或其他连线上的骚扰能量。

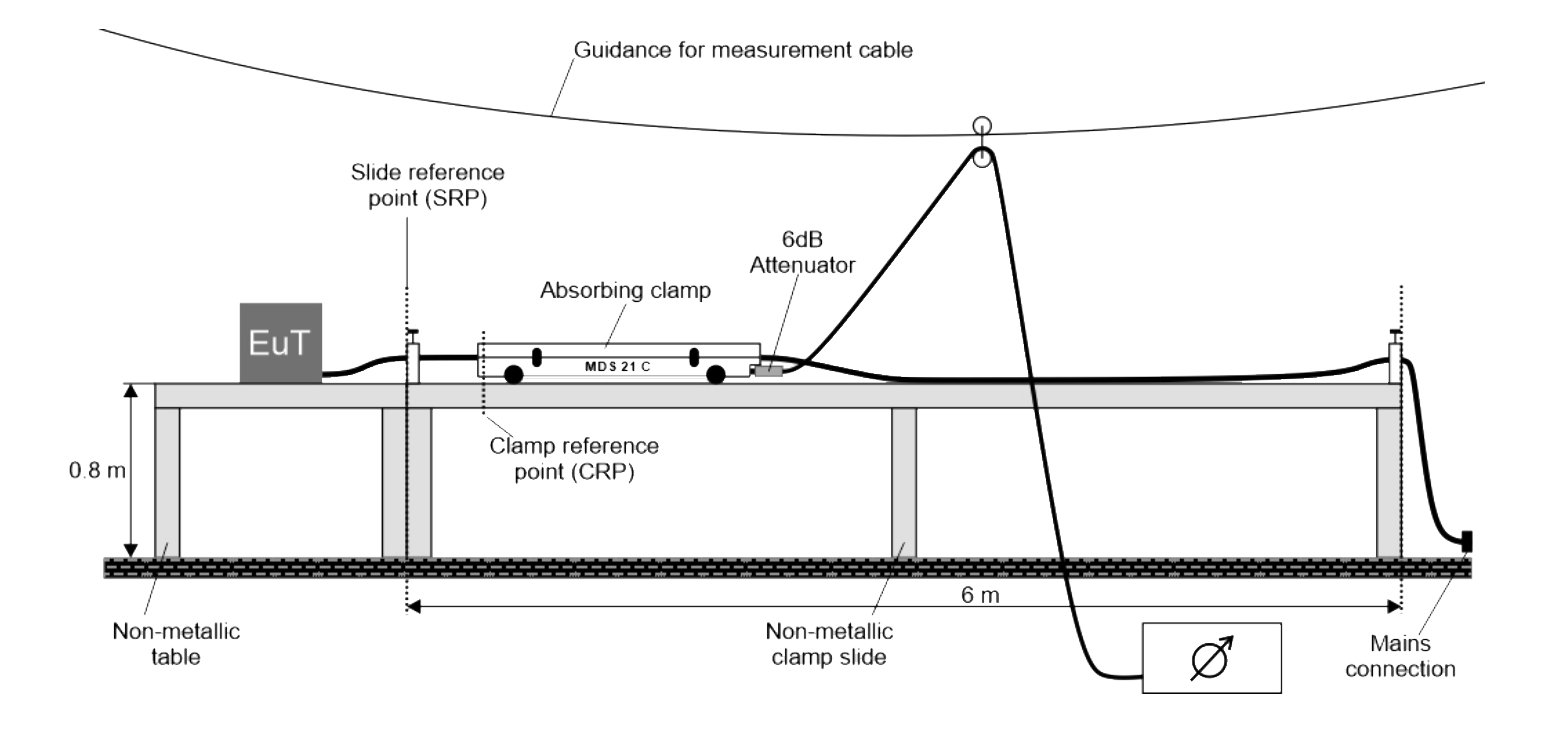

吸收钳测量法（ACMM）在标准CISPR 16-2-2的第七章节中得到描述，而功率吸收钳本身则需满足CISPR 16-1-3标准。

此外，MDS 21 C也可用于同轴线的屏蔽衰减器测量。

主要技术参数：

频率范围：30MHz~1000MHz
端口阻抗：50Ω
射频端口类型：N female
可允许最大电流：30A
最大输入功率(抗扰度测试)：20W
允许线径：17mm
尺寸（L*W*H）：645mm * 66（110）mm * 102mm
重量：5.8kg
选件：6dB衰减器、转接头N-f N-m、5m射频线缆
品牌：Schwarzbeck

产品资料

MDS 21 C 功率吸收钳规格书
