带状线Stripline

150Ω带状线

150Ω带状线

SL 150

产品介绍

带状线用于生成均匀电磁场，可用于测试电气/电子子模块 (EUB) 及其相关电缆。SL 150带状线，主要用于汽车电子射频场抗扰度EMC测试，符合 ISO 11452-5标准。

主要技术参数：

频率范围：10kHz-1GHz
板间距离：800mm
最大输入功率：100W
10V/m时输入功率：大约10W（30MHz-500MHz）
尺寸（L*W*H）：2.4m*0.8m*0.8m

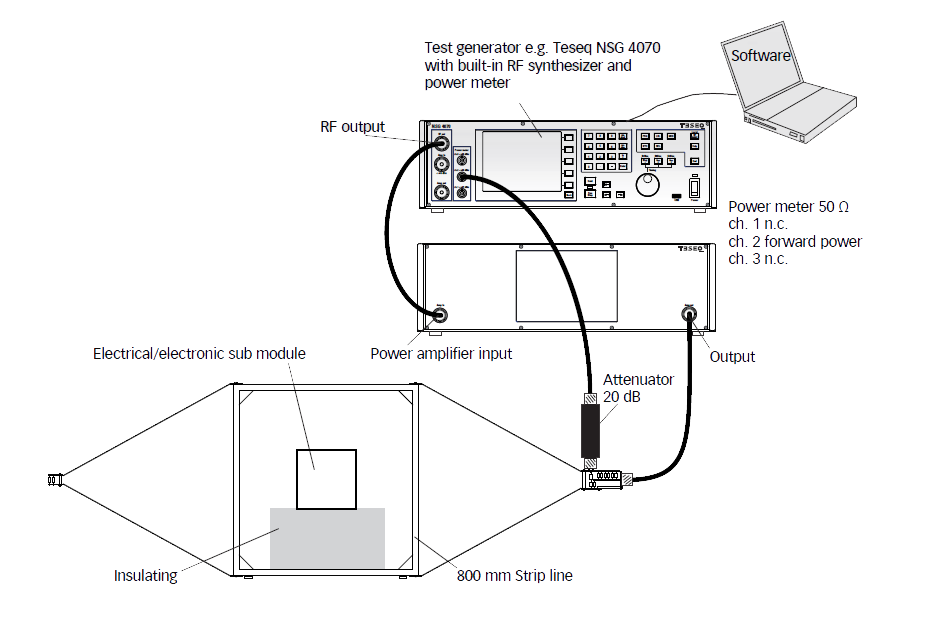

应用示例：
